一、產品概述：

HD800V4-是一款支持4K分辨率的超高清HDMI光端機，采用先進的非壓縮數字高清視頻和高速數字光纖傳輸技術，可以輕松地將計算機主機、高清視頻信號源、高清DVD/DVR等設備輸出的各種分辨率的HDMI高清信號長距離傳輸?shù)竭h端，抗干擾能力極強，保證信號的完整性，穩定性。通過不同傳輸距離的光模塊，實現最遠可達80KM的遠距離傳輸。此產品是一款無損失、無延時傳輸，適用于高清遠距離傳輸?shù)母鞣N要求。

二、產品特點：

1.      全數字，零壓縮，零延遲，高清光纖傳輸
2.      支持全高清，4K@30
3.   光接口SFP（LC）光衰減-3db
4.   傳輸速率高達10GBPS
5.   自動識別和配置各種顯示模式
6.   內置自動均衡，畫面清晰穩定
7.   內置ESD保護電路，能有效防止靜電損
8.   兼容DVI信號的傳送
9.  支持HDCP標準
10.  兼容支持HDMI2.0標準
11.  現場安裝:簡單方便，即插即用,無需設置
12.  支持EDID信息學習，兼容性更廣。

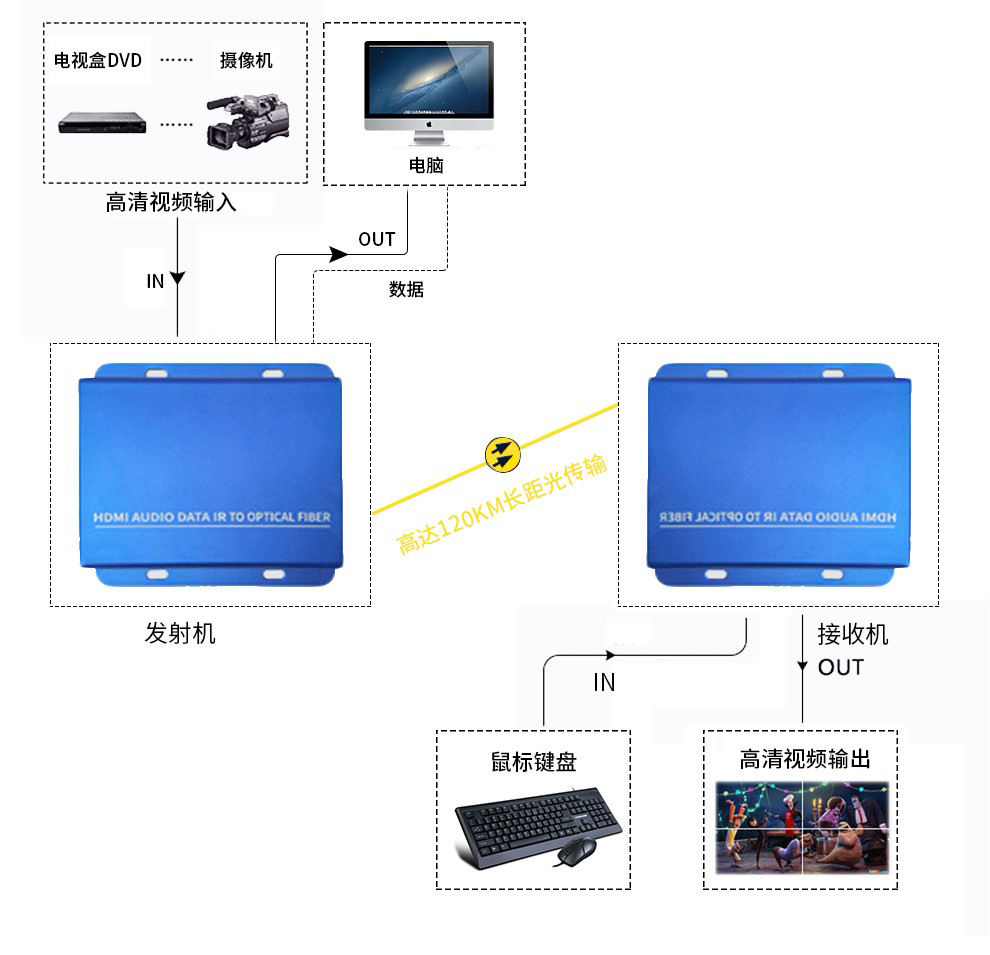

三、產品應用圖：



四、產品介紹：

4.1.       產品圖片

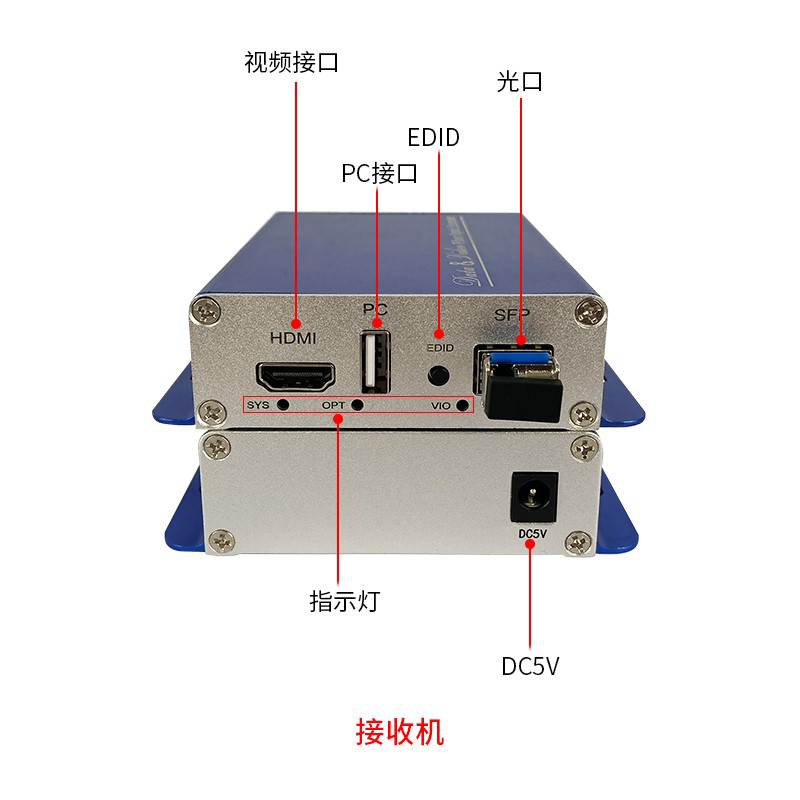

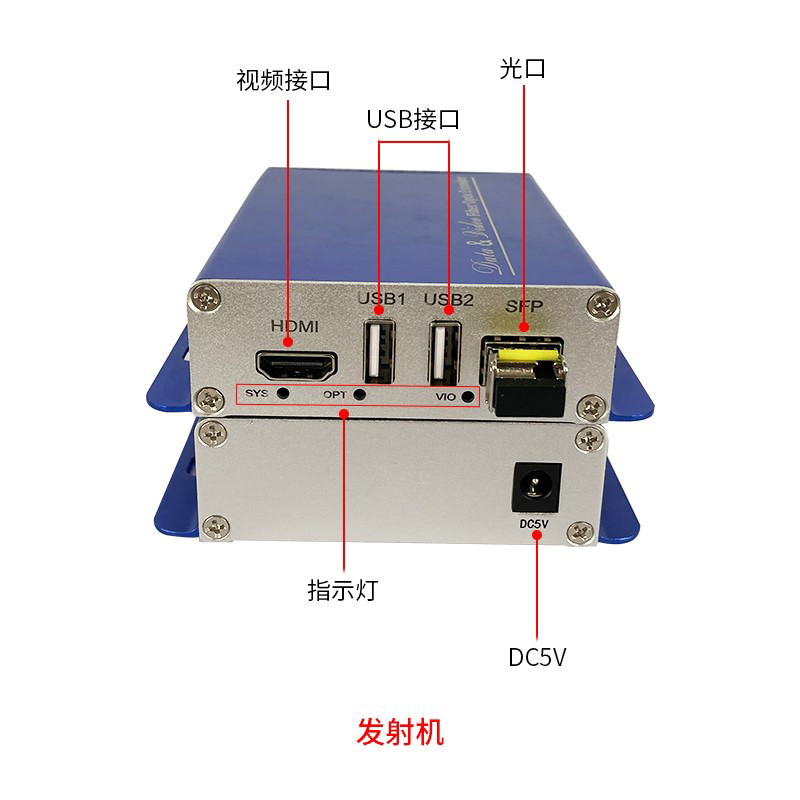

4.2.       接口說明

端口名稱	HDMI光端機
HDMI_IN	HDMI信號輸入口
HDMI _OUT	HDMI信號輸出口
SFP	光纖接口10G光模塊
EDID	學習顯示器EDID
USB2.0	USB2.0
DC-5-12V	5-12V電源輸入口



4.3.       指示燈說明

指示燈	HDMI發送端/HDMI接收端
OPT	點亮	有光信號
	熄滅	沒有光信號
SYS	點亮	有數據信號
	熄滅	沒有數據信號
SIG	點亮	有視頻信號輸入
	熄滅	無視頻信號輸入
PWR	點亮	設備上電
	熄滅	設備沒有上電
EDID	發射機上電并接在上電的顯示器上，長按EDID鍵SYS燈由閃爍變成常亮狀態 松開EDID鍵 即為學習成功，然后給設備斷電重啟就可以了





五、技術參數：



名稱		描述
視頻	接口	HDMI
	協議	HDMI2.0
	像素帶寬	165MHz
	分辨率	800x600P60 1024x768P60 1280x800P60 1280x1024P60 1360x768P60 1366x768P60 1400x1050P60 1440x900P60 1600x900P60 1600x1200P60 1680x1050P60 1280x720P50 1280x720P60 1920x1080P24 1920x1080P25 1920x1080P30 1920x1080P50 1920x1080P60 1920x1080I60 1920x1080I50 1920x1200P60 3840*2160P30
USB	USB2.0
光纖	接口	LC
	類型	SFP單模
	波長	1550/1310nm
	帶寬	10Gbps
	距離	10KM 20KM 40KM 60KM 80KM 可選
	衰減	-3db











六、物理參數：

供電方式	電源適配器DC5-12V
功耗	視具體配置而定（<10W）
平均無故障工作時間	大于10萬小時
工作溫度	-20°C~+75°C
貯存溫度	-40°C~+85°C
相對濕度	0~95 %
尺寸	104×117×27mm
